کابل‌های فشار متوسط، به‌ویژه در ولتاژهای ۲۰ کیلوولت و ۳۳ کیلوولت، یکی از اصلی‌ترین اجزای شبکه‌های توزیع برق هستند که برای انتقال ایمن و مؤثر انرژی طراحی شده‌اند. این کابل‌ها به دلیل مقاومت بالا در برابر تنش‌های الکتریکی و مکانیکی، نقشی حیاتی در تأمین انرژی صنایع، کارخانجات و حتی مناطق مسکونی دارند. استفاده از این کابل‌ها، به شبکه برق اجازه می‌دهد تا با کمترین تلفات، انرژی الکتریکی را به نقاط مختلف منتقل کند.

به گزارش «خبرنامه دانشجویان ایران»؛ انتخاب کابلمناسب می‌تواند تأثیر مستقیمی بر عملکرد و ایمنی سیستم‌های برقی داشته باشد. شاید شما هم به دنبال اطلاعات دقیق و کاربردی درباره ساختار، ویژگی‌ها و برندهای معتبرکابل‌های فشار متوسطباشید. در این مقاله، قصد داریم شما را با دنیای کابل‌های فشار متوسط آشنا کنیم؛ از ساختار و کاربردهای آن‌ها گرفته تا بررسی برندهای معتبری مانند سیم و کابل ابهر، یزد، سیمکو و مغان.

با ما همراه باشید تا با راهنمایی‌های تخصصی سایت "برق می"، نماینده محصولات استاندارد و با کیفیت، بهترین انتخاب را برای پروژه‌های خود داشته باشید. این مطلب، نقطه شروعی برای تصمیم‌گیری آگاهانه شما خواهد بود!

کابل‌های فشار متوسط

انواع کابل‌ها بر اساس سطح ولتاژ:

  1. کابل‌های فشار ضعیف (Low Voltage - LV):

    • ولتاژ کاری:300/300 ولت تا 600/1000 ولت.
    • کاربرد: کابل‌های قدرت فشار ضعیف، کنترل، و ابزار دقیق.
  2. کابل‌های فشار متوسط (Medium Voltage - MV):

    • ولتاژ کاری:1 تا 33 کیلوولت.
    • کاربرد: انتقال و توزیع برق در شبکه‌های فشار متوسط.
  3. کابل‌های فشار قوی (High Voltage - HV):

    • ولتاژ کاری:63 تا 230 کیلوولت.
    • کاربرد: انتقال برق در خطوط اصلی و بین پست‌های انتقال.
  4. کابل‌های فوق فشار قوی (Extra High Voltage - EHV):

    • ولتاژ کاری:400 کیلوولت و بالاتر.
    • کاربرد: انتقال برق در فواصل طولانی در خطوط بین شهری یا بین‌المللی.

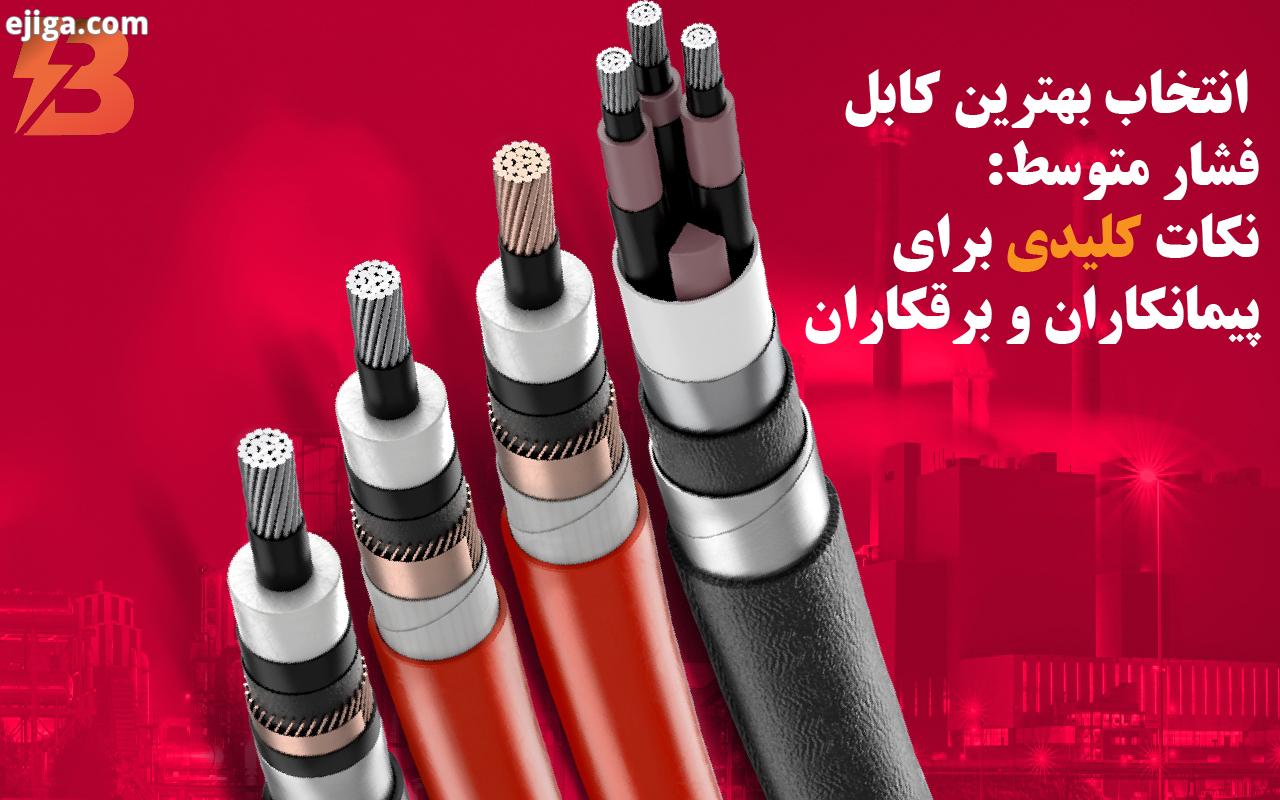

ساختار عمومی کابل‌های فشار متوسط

کابل‌های فشار متوسط به دلیل نقش مهمی که در انتقال انرژی در ولتاژهای متوسط دارند، از ساختاری پیچیده و چندلایه تشکیل شده‌اند. این ساختار برای اطمینان از کارایی، ایمنی، و دوام کابل طراحی شده است. در ادامه، اجزای کلیدی ساختار این کابل‌ها را به زبان ساده توضیح می‌دهیم:

1. هادی (Conductor):

  • جنس:مس یا آلومینیوم.
  • شکل:گرد یا فشرده (Compact).
  • وظیفه: انتقال جریان الکتریکی.
    هادی باید به شکلی باشد که از فرورفتگی در عایق جلوگیری کند و جریان را با کمترین تلفات انتقال دهد.

2. نیمه‌هادی داخلی (Conductor Semi-conductive):

  • جنس: ترکیبات خاصی ازXLPEهمراه با کربن.
  • وظیفه:
    • یکنواخت کردن سطح هادی.
    • کاهش تنش‌های الکتریکی در محل اتصال هادی به عایق.

3. عایق (Insulation):

  • جنس:پلی‌اتیلن کراس‌لینک‌شده (XLPE).
  • وظیفه: جلوگیری از عبور جریان ناخواسته به بیرون کابل.
  • نکته: عایق باید در برابر تنش‌های الکتریکی و حرارتی مقاومت بالایی داشته باشد.

4. نیمه‌هادی خارجی (Insulation Semi-conductive):

  • وظیفه:
    • یکنواخت‌سازی میدان الکتریکی.
    • جلوگیری از تنش‌های غیرضروری روی عایق.

5. شیلد (Screen):

  • جنس:سیم یا نوار مسی.
  • وظیفه:
    • تخلیه جریان نشتی به زمین.
    • حفاظت در برابر نویزهای الکترومغناطیسی.

6. نوار نیمه‌هادی:

  • جنس:کاغذ موجدار یا الیاف خاص.
  • وظیفه: حفاظت از نیمه‌هادی خارجی و جلوگیری از آسیب به آن.

7. آرمور (Armour):

  • جنس:فولاد گالوانیزه یا آلومینیوم.
  • وظیفه:
    • حفاظت مکانیکی کابل در برابر ضربات و فشارهای خارجی.
    • در کابل‌های تک‌رشته‌ای، آرمور حتماً از جنس آلومینیوم است.

8. روکش نهایی (Outer Sheath):

  • جنس:PVC یا PE.
  • وظیفه: حفاظت از کابل در برابر شرایط محیطی (رطوبت، مواد شیمیایی، حرارت).

انواع کابل فشار متوسط

  1. کابل فشار متوسط ۲۰ کیلو ولت مس

    کابل‌های فشار متوسط ۲۰ کیلو ولت (MV) به عنوان یکی از اجزای کلیدی در سیستم‌های توزیع برق شناخته می‌شوند و انواع مختلفی دارند که بر اساس مواد سازنده، ساختار، عایق و کاربرد تقسیم‌بندی می‌شوند.
    این نوع کابل‌ها با هادی مسی ساخته می‌شوند و برای انتقال برق در ولتاژ ۲۰ کیلوولت استفاده می‌شوند. هادی مسی به دلیل مقاومت پایین‌تر نسبت به آلومینیوم، در این نوع کابل‌ها کارایی بالاتری دارد. این کابل‌ها بیشتر در محیط‌هایی که نیاز به کارایی بالا و مقاومت بهتر در برابر تلفات برق وجود دارد، به کار می‌روند.

  2. کابل 20 کیلوولت آلومینیومی:

    کابل‌های 20 کیلوولت آلومینیومی یکی از پرکاربردترین کابل‌های فشار متوسط هستند که برای انتقال برق در شبکه‌های توزیع و صنعتی استفاده می‌شوند. این کابل‌ها با هادی آلومینیومی تولید می‌شوند که به دلیل وزن سبک‌تر، قیمت اقتصادی‌تر و مقاومت در برابر خوردگی، گزینه‌ای ایده‌آل برای پروژه‌های بزرگ و مناطق وسیع است.

    این کابل‌ها معمولاً دارای عایق XLPE هستند که علاوه بر مقاومت حرارتی بالا، طول عمر و ایمنی بیشتری را در برابر تنش‌های الکتریکی فراهم می‌کند. کابل‌های 20 کیلوولت آلومینیومی در انواع زمینی و هوایی تولید می‌شوند و در پروژه‌هایی با نیاز به انتقال برق میان‌برد تا بلندبرد، مانند نیروگاه‌ها، پست‌های برق و شبکه‌های توزیع، به کار می‌روند.

  3. کابل 33 کیلوولت مسی:

    این نوع کابل‌ها برای انتقال برق در ولتاژ ۳۳ کیلوولت با هادی مسی ساخته می‌شوند. به دلیل هادی مسی، این کابل‌ها دارای ویژگی‌های مشابه کابل‌های ۲۰ کیلوولت مسی هستند، اما برای استفاده در سیستم‌های با ولتاژ بالاتر طراحی شده‌اند.
  4. کابل 33 کیلوولتآلومینیومی:

    این کابل‌ها مشابه کابل‌های 33 کیلوولت مسی هستند، با این تفاوت که هادی آن‌ها از آلومینیوم است. این کابل‌ها معمولاً برای کاربردهایی که هزینه‌ پایین‌تر مهم است، انتخاب می‌شوند، اما کارایی آن‌ها به دلیل تلفات بیشتر و مقاومت بالاتر در برابر جریان کمتر است.
  5. کابل‌های زره‌دار یا بدن زره:

    این کابل‌ها دارای یک لایه حفاظتی از جنس فلز (معمولاً فولاد یا آلومینیوم) هستند که به آن‌ها مقاومت مکانیکی بالا در برابر آسیب‌های فیزیکی و ضربات وارد می‌کند. این نوع کابل‌ها برای استفاده در محیط‌های سخت و مناطقی که احتمال آسیب فیزیکی به کابل وجود دارد، طراحی شده‌اند.
  6. کابل‌های خودنگهدار:

    این کابل‌ها معمولاً برای استفاده در خطوط هوایی (به ویژه برای سیستم‌های توزیع برق) طراحی شده‌اند. ویژگی اصلی این کابل‌ها این است که نیازی به ساپورت خارجی برای نگهداری آن‌ها نیست و می‌توانند به‌طور مستقل از ستون‌ها یا تیرهای برق آویزان شوند. این کابل‌ها معمولاً از مواد سبک و مقاوم ساخته می‌شوند.
  7. کابل‌های سرب‌دار زره‌دار:

    این کابل‌ها دارای پوشش سربی به همراه زره فلزی هستند. لایه سربی از این کابل‌ها در برابر رطوبت و آب محافظت می‌کند و برای استفاده در مناطقی که در معرض شرایط محیطی خاص یا خطرات خارجی مانند رطوبت زیاد، آسیب‌های فیزیکی یا شرایط سخت قرار دارند، بسیار مناسب است.

بهترین برندهای تولیدکننده کابل فشار متوسط در ایران

کابل فشارمتوسط

۱. سیم و کابل یزد

سیم و کابل یزدیکی از پیشتازان صنعت کابل‌سازی در ایران است که در زمینه تولید کابل‌های فشار متوسط ۲۰ کیلو ولت شهرت زیادی دارد. این کارخانه با بهره‌گیری از تجهیزات پیشرفته و استفاده از استانداردهای روز دنیا، محصولاتی با کیفیت بالا تولید می‌کند. کابل‌های فشار متوسط آلومینیومی و مسی یزد، با مشخصه‌های مختلف از جملهNA2XSYRY، NA2XSYBY، NA2XSYKYRY و NA2XSYKYBYتولید می‌شوند.

ویژگی‌های کابل یزد:

  • تنوع در انواع کابل‌های فشار متوسط (زره‌دار، سربدار، بدون زره و ...)
  • قیمت رقابتی و مناسب، خصوصاً در کابل‌های آلومینیومی
  • استفاده از مواد اولیه مرغوب و فناوری‌های به‌روز

۲. سیم و کابل ابهر

سیم و کابل ابهر یکی دیگر از برندهای معتبر ایرانی است که محصولاتش در پروژه‌های بزرگ صنعتی و عمرانی مورد استفاده قرار می‌گیرد. این برند به دلیل کیفیت بالای تولیدات خود، جایگاه ویژه‌ای در میان مصرف‌کنندگان دارد.

۳. سیمکو (شرکت صنعتی ایران سیمکو)

سیمکو یکی از قدیمی‌ترین تولیدکنندگان کابل در ایران است و سابقه‌ای طولانی در تولید کابل‌های فشار متوسط و فشار قوی دارد. این برند به‌واسطه کیفیت و دوام محصولات، یکی از گزینه‌های اصلی در پروژه‌های حساس است.

۴. سیم و کابل مغان

برند مغان به دلیل تولید محصولات متنوع و باکیفیت در دسته کابل‌های برق، یکی دیگر از انتخاب‌های مناسب برای پروژه‌های مختلف است. کابل‌های فشار متوسط مغان مطابق با استانداردهای ملی و بین‌المللی تولید می‌شوند.

کیفیت کابل، تضمین کیفیت پروژه است!
  • کاملترین موجودی
  • مناسب ترین قیمت
  • تنوع بالا در انواع کابل‌ها (زره‌دار، سربدار، آلومینیومی و مسی)
  • پشتیبانی و خدمات پس از فروش مطمئن

همین امروز با ما تماس بگیرید و سفارش خود را ثبت کنید:
شماره تماس:09001015333
وب‌سایت:www.barghme.com
آدرس نمایندگی‌ها:دفتر مرکزی: تهران، خیابان لاله زار شمالی- پاساژ ایرانیان
استان مرکزی: اراک، خیابان عباس آباد، نبش عضد یک.
